Когда нужно перекрыть просторную комнату без лишних опор, обычный брус подходит не всегда. Длинную заготовку нужного качества трудно найти, а увеличение сечения добавляет массу. Инженерная древесина даёт больше вариантов, но разобраться в них лучше до покупки.
Клеёные балки из ламелей, LVL-брус и деревянные двутавры решают похожие задачи, но различаются устройством и расчётными характеристиками.
Клеёные балки из ламелей, LVL-брус и деревянные двутавры решают похожие задачи, но различаются устройством и расчётными характеристиками. Подробнее можно прочитать про деревянные клееные балки для перекрытий в этой статье от «Каркас Комплект»: там разобраны их разновидности, применение, особенности выбора и монтажа.
Что скрывается за названием
Классическую клеёную балку собирают из ламелей — высушенных и отсортированных досок, обычно хвойных пород. Их склеивают под прессом, получая заданные длину и сечение. Цельный брус вырезают из массива, поэтому его возможности сильнее зависят от размеров и качества исходной древесины.

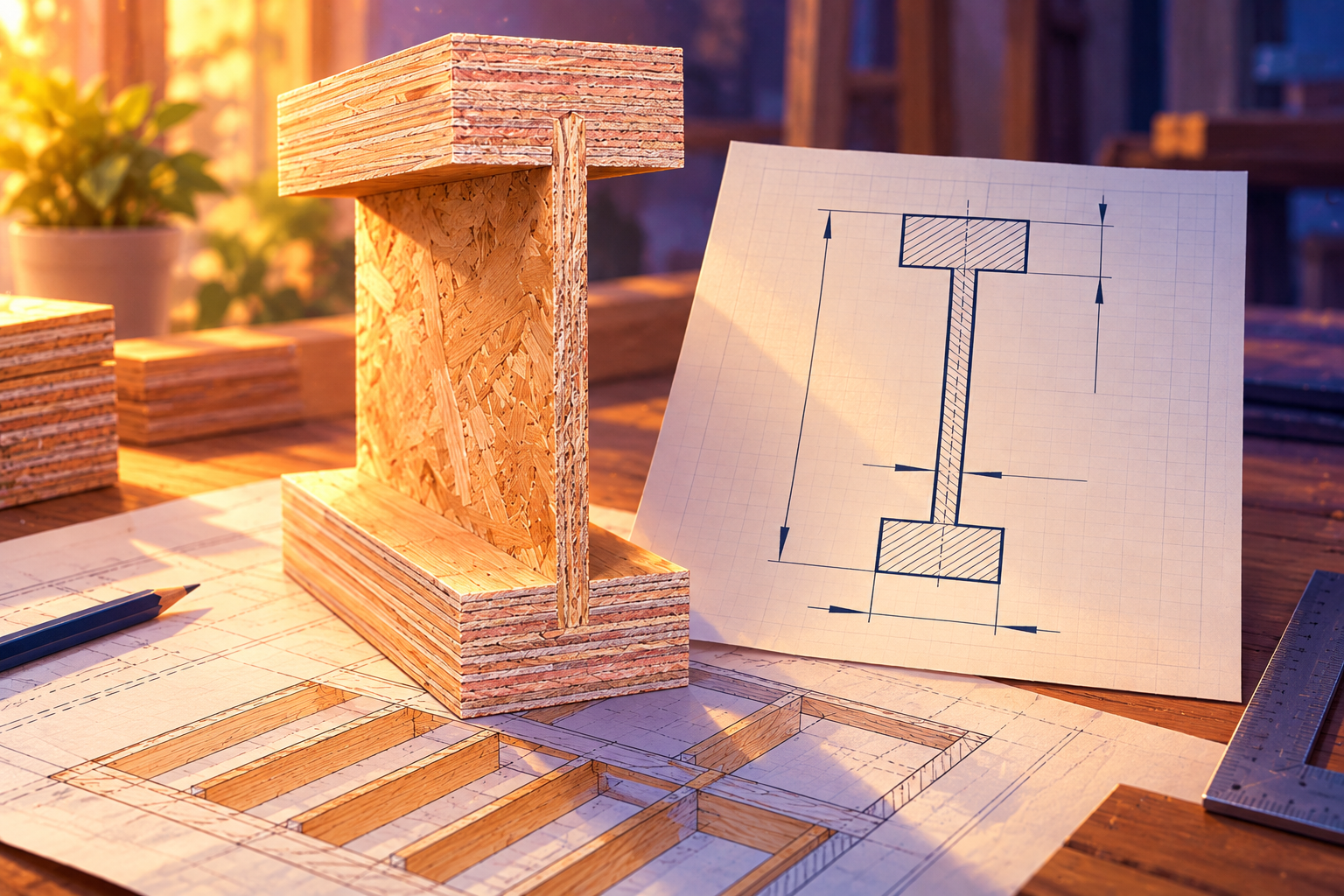

LVL тоже склеивают, но из слоёв шпона. Деревянный двутавр устроен иначе: две продольные полки соединены тонкой стенкой. У продукции «Каркас Комплект» полки выполнены из сухого строганого бруса или LVL, стенка — из OSB-3 толщиной 12 мм. Такое распределение материала позволяет получить высокое сечение при сравнительно небольшой массе.
Где применяют клееные деревянные балки
- В цокольном перекрытии — как основание пола первого этажа. Здесь важны опирание, расположение стен и защита от влаги.
- Между этажами — для поддержки настила, потолка и эксплуатационных нагрузок. Помимо прочности, проверяют прогиб и вибрацию при ходьбе.
- На чердаке и в мансарде — с учётом назначения помещения. Перекрытие под редко посещаемый чердак нельзя автоматически считать пригодным для жилой комнаты.
- В крыше — как стропила, прогоны и балки покрытия. Расчёт учитывает массу кровли, снег и ветер.
- Над широкими проёмами и в больших помещениях — как перемычки и главные прогоны. В общественных зданиях из клеёной древесины делают также арки и части рам.
- В стенах проектных домокомплектов — двутавры могут работать стойками. Их рассчитывают по схеме стены, с учётом обшивки и раскрепления.
Для навесов и других открытых конструкций отдельно проверяют пригодность материала к увлажнению. Двутавр, рассчитанный на сухие условия, нельзя просто оставить под дождём.
Как выбирают сечение и шаг деревянных двутавровых балок
Подбор начинается с пролёта, схемы опирания и нагрузок: от пола, потолка, перегородок, людей, мебели и оборудования. Затем учитывают материал балки, настил, крепления, допустимый прогиб и требования к жёсткости. Пол может выдерживать нагрузку, но неприятно пружинить — поэтому одной проверки прочности мало.
Ориентир «высота балки — 1/20–1/25 пролёта» даёт для 5 м примерно 200–250 мм. Это предварительная оценка для некоторых схем, а не готовое сечение. Шаг 600 или 800 мм тоже выбирают расчётом, хотя размеры утеплителя и настила влияют на раскладку.
Длина изделия не равна допустимому пролёту. У двутавров с полками из LVL заявлена длина до 12 м, но возможность установки без промежуточных опор зависит от нагрузки, типоразмера и всей конструкции перекрытия.
Что важно при монтаже
Заводская геометрия облегчает сборку, но древесину всё равно нужно защищать от осадков при хранении и монтаже. Склеивание не исключает трещины, деформации или биопоражение при любых условиях. Требования к влажности, клеевой системе и защитной обработке проверяют в документации.
Коммуникации через стенку двутавра проводят только в разрешённых местах и при допустимых размерах отверстий. Полки нельзя подрезать или сверлить по аналогии со стенкой. Скрип зависит от настила и соединений, а устойчивость утеплителя — ещё и от правильной установки.
Показатель REI 60 относится к испытанной сборке перекрытия с определёнными защитными слоями. Приписывать такую огнестойкость отдельной деревянной балке нельзя.
За что платят в готовом перекрытии
Цена погонного метра показывает лишь часть расходов. Для одной задачи сравнивают рассчитанные варианты: количество и длину деталей, крепёж, настил, остатки после раскроя, доставку, подъём и монтаж. Заводская раскладка и нарезка могут сократить работу на площадке; «Каркас Комплект» заявляет эти услуги как бесплатные.
Со временем балки скроются под отделкой, а комнаты наполнятся шагами, разговорами и звуками обычной жизни. Конструкция останется за кадром, продолжая держать всё это на себе. Хорошее инженерное решение редко напоминает о себе — оно становится частью дома, в котором спокойно живут.
